Questão
ID 1940398Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2014 Banca: FCC - Fundação Carlos Chagas Órgão: Polícia Civil do Estado da Bahia

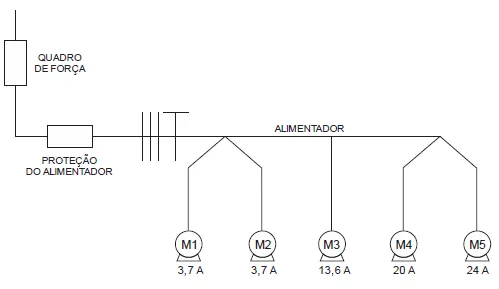

Considere a instalação elétrica industrial da figura abaixo.
No circuito alimentador estão ligados cinco motores (M1, M2, M3, M4 e M5) com as seguintes correntes nominais: M1 = 3,7 A, M2 = 3,7 A, M3 = 13,6 A, M4 = 20 A e M5 = 24 A. A corrente, em ampères, para o dimensionamento dos condutores do circuito alimentador, segundo o critério da máxima capacidade de corrente, é
