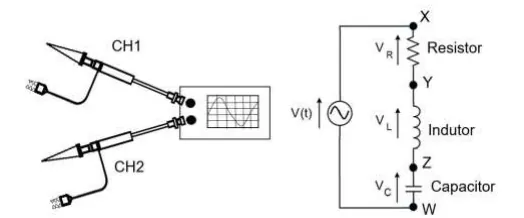

A figura a seguir representa um osciloscópio digital de dois canais, não independentes, para realizar medições em um circuito RLC, cujos elementos foram conectados em série para uma experiência laboratorial de circuitos elétricos. Analise as afirmações sobre este processo de medição e marque a alternativa INCORRETA.

Alternativa A:
O fator de atenuação deve ser ajustado no osciloscópio compatível com a atenuação da ponta de prova para garantir que os resultados da medição reflitam amplitude real do sinal medido.
Alternativa B:
Para visualizar simultaneamente a tensão no resistor V_R no canal 1 e a tensão no indutor V_L no canal 2 deve-se conectar a referência no ponto Y e acionar a função inverter no canal 2 do osciloscópio para que a medição esteja correta.
Alternativa C:
Para medir a tensão no resistor V_Rsimultaneamente à tensão no capacitor V_C basta conectar um canal entre os pontos X e Y e o outro canal entre os pontos Z e W.
Alternativa D:
A tensão no indutor V_Lestará adiantada 90⁰ da tensão no resistor V_R, pois, no resistor, a corrente está em fase com a tensão.
