Questão
ID 1936673Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.
Um circuito de amplificação de sinais analógicos foi montado conforme abaixo.
Considerando que o amplificador da imagem possui largura de banda infinita e que os sinais transmitidos nos canais A, B e C estão sintonizados na mesma frequência, julgue os seguintes itens.

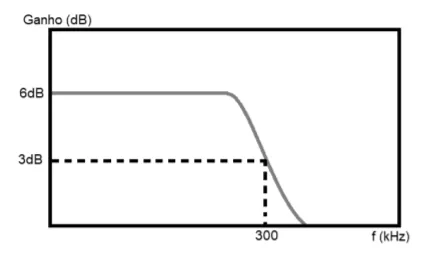

Desconectando-se os Canais A e C e aplicando um filtro passa-baixas, com frequência de corte igual a 300 kHz, na saída do circuito considerado, o diagrama de Bode de saída do circuito resultante será o seguinte.
