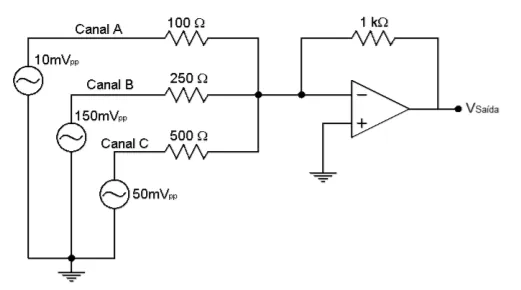

Um circuito de amplificação de sinais analógicos foi montado conforme abaixo.
Considerando que o amplificador da imagem possui largura de banda infinita e que os sinais transmitidos nos canais A, B e C estão sintonizados na mesma frequência, julgue os seguintes itens.

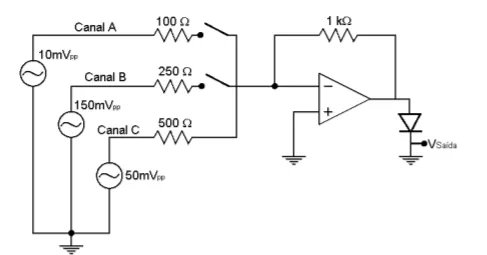

Considere que sejam desconectados os canais A e B e seja inserido um diodo semicondutor da forma da seguinte representação.

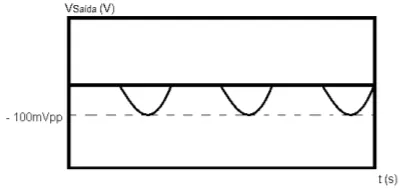

O sinal obtido em VSaída é na forma mostrada na seguinte figura.
