Questão
ID 1936670Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

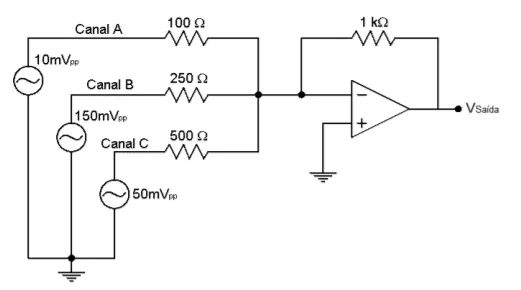

Um circuito de amplificação de sinais analógicos foi montado conforme abaixo.
Considerando que o amplificador da imagem possui largura de banda infinita e que os sinais transmitidos nos canais A, B e C estão sintonizados na mesma frequência, julgue os seguintes itens.
O ganho de tensão do Canal A, em malha fechada, é igual a ₋10.
