Questão
ID 1936337Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

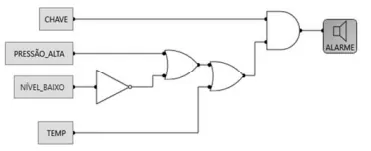

O sistema digital precedente ativa o alarme de óleo do motor de um automóvel. O circuito funciona da seguinte forma:
• o sinal PRESSÃO_ALTA identifica que a pressão do óleo do motor está acima do valor máximo de operação e é ativo em nível lógico alto;
• o sinal NÍVEL_BAIXO identifica que o nível do óleo do motor está abaixo do valor mínimo de operação e é ativo em nível lógico baixo;
• o sinal TEMP identifica que a temperatura do óleo do motor está acima do valor máximo de operação e é ativo em nível lógico alto;
• o sinal CHAVE identifica que o automóvel está ligado e é ativo em nível lógico alto.
A partir do sistema digital e das considerações apresentados, julgue os itens subsequentes.
A seguir, é apresentada a expressão booleana que representa o circuito lógico em tela.
ALARME = (PRESSÃO_ALTA X NÍVEL_BAIXO) + TEMP
