Questão
ID 1935111Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

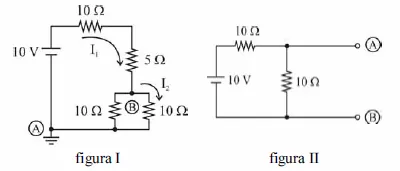

Considerando os circuitos elétricos representados nas figuras acima e que o potencial no nó A do circuito representado na figura I é de 0 volt, julgue os itens subsequentes.
O circuito equivalente de Thevenin entre os pontos A e B do circuito apresentado na figura II contém uma fonte de tensão de 5 V, em série com uma resistência de 5 ohms.
