Questão
ID 1934986Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

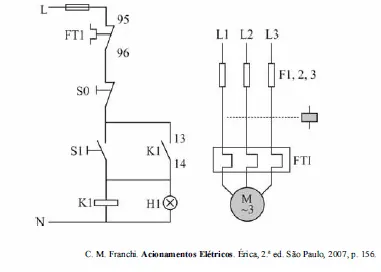

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.
O componente H1 no diagrama de comando é uma lâmpada de sinalização; quando esta lâmpada está acesa é sinal de que o contactor está energizado.
