Questão 1932100

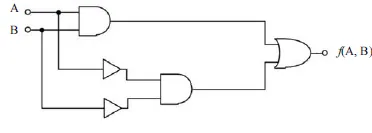

Com relação ao circuito lógico mostrado na figura acima, que é formado pela interconexão de duas portas inversoras, duas portas E e uma porta OU, julgue os itens que se seguem.

A saída do circuito estará em nível lógico alto — f (A, B) = 1 — sempre que as variáveis de entrada A e B estiverem em níveis lógicos diferentes. De forma complementar, a saída estará em nível lógico baixo — f (A, B) = 0 — sempre que as variáveis de entrada estiverem em níveis lógicos iguais. Trata-se, portanto, de um circuito comparador.
