Questão 1932072

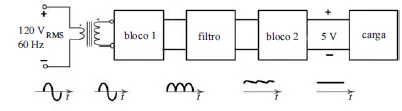

Considerando a figura acima, que ilustra o diagrama de blocos de uma fonte de alimentação cc simples, juntamente com as formas de onda típicas na entrada e saída de cada um dos blocos constituintes, na qual observa-se que uma onda senoidal de amplitude 120 _VRMS é transformada em uma tensão cc de 5 V disponível para a carga, julgue os itens subsequentes.

O bloco 1 pode ser implementado com um único diodo retificador conectado em série com a saída do secundário do transformador e com a entrada do filtro.
