Questão
ID 1928551Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Conselho Nacional de Justiça

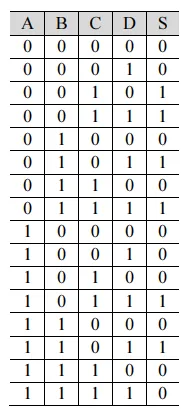

A partir das informações da tabela-verdade precedente, que corresponde a um circuito combinacional com quatro entradas (A, B, C e D) e uma saída (S), julgue o item a seguir.
A expressão booleana mínima, na forma soma de produtos, que relaciona a saída S com as variáveis de entrada, é dada por \(S=\overline{A}\ \overline{B}\ C\ +\overline{A}BD\ +B\ \overline{C}\ D+\overline{B}CD.\)
