Questão
ID 1927090Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Termobahia S.A.
Um eletricista de manutenção trabalha, em seu dia a dia, com plantas envolvendo dispositivos como transformadores chaves e disjuntores, dentre outros.
A seguir são apresentados alguns desses dispositivos.
1. Chave reversora
2. Chave seccionadora com abertura sem carga
3. Disjuntor a óleo
4. Disjuntor a seco
5. Transformador de potência

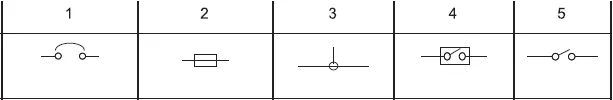

Qual símbolo representa, adequadamente, cada um desses equipamentos, sabendo-se que não foram informados, propositalmente, os valores nominais de cada um deles?
