Questão 1926864

Engenharia Mecatrônica · 2012

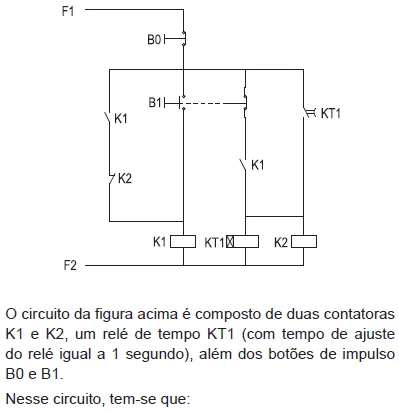

Questão

ID 1926864

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Termobahia S.A.

Alternativa A:
a contatora K2 nunca será energizada, independente do acionamento dos botões de impulso B0 e B1.
Alternativa B:
as contatoras K1 e K2 são sempre energizadas simultaneamente, após o acionamento do botão de impulso B1.
Alternativa C:
ao se manter pressionado o botão de impulso B1, a contatora K1 e o relé de tempo KT1 são energizados, mantendo o contato K2 desenergizado.
Alternativa D:
ao se manter pressionado o botão de impulso B1, a contatora K1 permanecerá energizada até que o botão retorne ao seu estado de repouso.
Alternativa E:
ao acionar o botão de impulso B1, a contatora K1 é energizada, e se mantém nesse estado até que se pressione o botão de impulso B0.
