Questão
ID 1924648Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2023 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Instituto de Administração Penitenciária do Acre
A Norma 5.444 – Símbolos Gráficos para Instalações Elétricas Prediais, se baseia na conceituação simbológica de quatro elementos geométricos básicos: o traço, o círculo, o triângulo equilátero e o quadrado. Os símbolos gráficos referentes às instalações elétricas prediais encontram-se nas Tabelas 2, 3, 4, 5, 6, 7 e 8 da mesma.

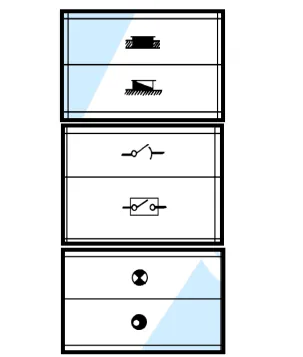

Figura 1. Simbologia Elétrica.
Diante do exposto, assinale a alternativa incorreta.
