Questão
ID 1922335Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

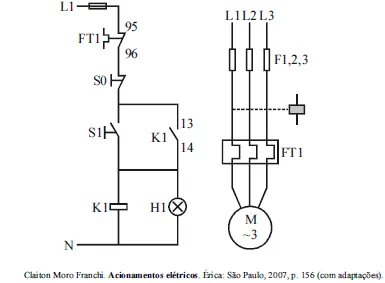

A figura acima ilustra os diagramas dos circuitos de comando e de força de um motor de indução trifásico em uma instalação elétrica. Nesses diagramas, o circuito de força do motor está ligado entre fases e o de comando, entre fase e neutro da rede. Além disso, são indicados dispositivos de proteção. Considerando essas informações, julgue os itens seguintes.
No diagrama de força, cada fase é protegida por um disjuntor de ação eletromagnética com isolamento a ar, e a proteção por sobrecarga é provida por relé térmico.
