Questão
ID 1922324Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

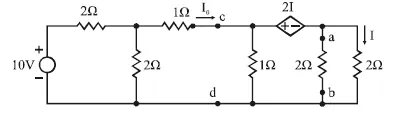

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.
Se a polaridade da fonte de tensão controlada for invertida em relação à situação mostrada na figura, então a corrente I0 funcionará como se alimentasse uma carga equivalente a um curto-circuito entre os pontos c-d.
