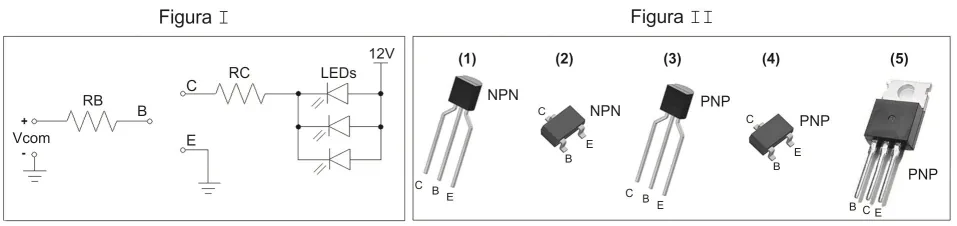

Para o layout em desenvolvimento de uma placa de circuito impresso (PCI), que será um driver para acendimento de 3 leds de alta luminosidade, conforme esquema elétrico da Figura I, necessita-se selecionar um transistor tipo Surface Mount Device − SMD, dentre os modelos disponibilizados (encapsulamentos e tipos NPN ou PNP) e ilustrados na Figura II (com dimensões físicas fora de escala).
Sabendo que Vcom é um sinal binário (0V ou 5V) proveniente de um Arduino, que os resistores RB e RC serão devidamente dimensionados, de modo que o transistor selecionado opere como chave (dentro de suas características elétricas) com os pontos elétricos definidos pelo esquema elétrico (B = base, C = coletor e E = emissor), para o funcionamento da placa
