Questão 1922034

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 1922034

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo

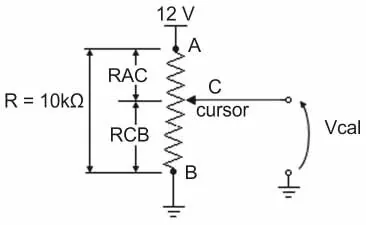

Deseja-se tabelar os procedimentos de calibração (a grosso modo), de um modelo de placas de PCI após a etapa de produção da soldagem, para uma tensão interna promovida pelo ajuste de um trimpot multivoltas especial (16 voltas, linear e resistência total R = RAB =10 kΩ). A figura abaixo ilustra o trimpot e o circuito de geração da tensão a ser calibrada Vcal.

Admitindo como condição inicial de calibração que o trimpot esteja inicialmente zerado (RAC = 0 Ω e RCB = 10 kΩ), que aumente RAC girando o parafuso do cursor de ajuste no sentido horário, então é um dado correto que pode ser inserido na tabela operacional que está sendo elaborada:

Alternativa A:
para 16 voltas no parafuso do cursor (sentido horário), a tensão Vcal resultará em valor máximo, ou seja, 12 V.
Alternativa B:
para 4 voltas no parafuso do cursor (sentido horário), a tensão Vcal resultará em aproximadamente 3 V.
Alternativa C:
para 4 voltas no parafuso do cursor (sentido horário), a tensão Vcal resultará em aproximadamente 9 V.
Alternativa D:
independente da posição do parafuso do cursor, a tensão Vcal será fixa, pois R = RAB é constante.
Alternativa E:
caso o trimpot possibilitar mais de 16 voltas, então a tensão Vcal poderá apresentar tensão maior que 12 V.
