Questão 1922002

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 1922002

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Análise em Regime Permanente

Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo

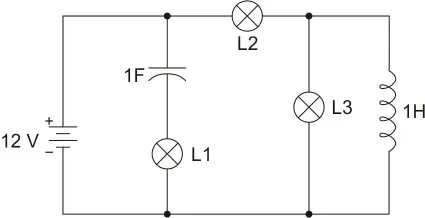

O circuito mostrado abaixo é alimentado por uma fonte de tensão contínua de 12 V e as lâmpadas são de 12 V/6W.

Considerando regime permanente é correto afirmar que

Alternativa A:
as três lâmpadas, L1, L2 e L3, ficam apagadas, pois lâmpadas incandescentes só operam com corrente alternada.
Alternativa B:
somente L2 e L3 ficam acesas, pois a corrente que passa em L2 é a soma das correntes em L3 e no indutor.
Alternativa C:
as três lâmpadas L1, L2 e L3, ficam acesas, pois estão ligadas à fonte de alimentação.
Alternativa D:
somente L1 fica acesa, pois está em série com o capacitor.
Alternativa E:
somente L2 fica acesa, pois está em série com a fonte de alimentação.
