Questão 1921953

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 1921953

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Controladores (Proporcional, PI e PID)

Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo

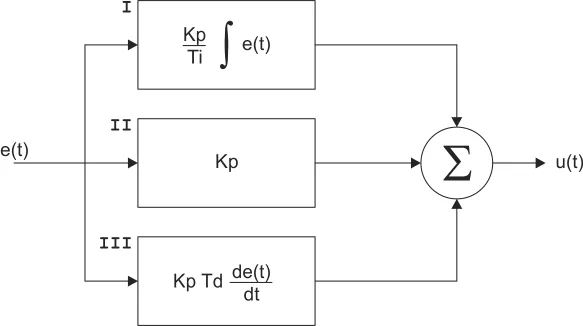

O diagrama em blocos abaixo representa um sistema de controle PID não-interativo.

Os blocos I, II e III estão corretamente identificados em:

I	II	III
Controlador proporcional	Controlador derivativo	Filtro passa-baixas

I	II	III
Filtro passa-faixa	Atenuador derivativo	Amplificador integrador

I	II	III
Controlador integral	Controlador proporcional	Controlador derivativo

I	II	III
Atenuador integral	Filtro passa-altas	Filtro passa-baixas

I	II	III
Controlador derivativo	Controlador proporcional	Controlador integral
