Questão
ID 1921950Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo

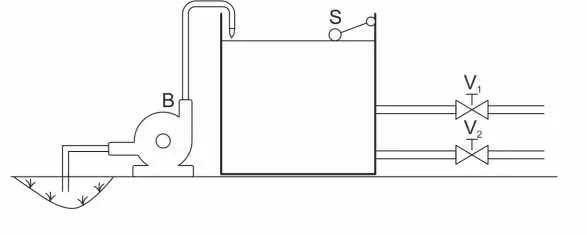

Considere o reservatório de água, representado abaixo, o qual é alimentado pela água de um rio, puxada por meio de uma bomba (B). A bomba deverá ser acionada apenas quando as válvulas V1 e V2 estiverem abertas simultaneamente ou enquanto o nível da água do tanque estiver abaixo de um valor indicado por um sensor de nível (S).
Dados | ||
Variável | Estado | Valor Lógico |
(B) Bomba | Ligado | 1 |
Desligado | 0 | |
V1 Válvula | Aberta | 1 |
Fechada | 0 | |
V2 | Aberta | 1 |
Fechada | 0 | |
S Sensor | Nível baixo | 0 |
Nível máximo | 1 | |
O programa Ladder que executa a função lógica do sistema de bombeamento consta em
