Questão 1921455

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 1921455

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo

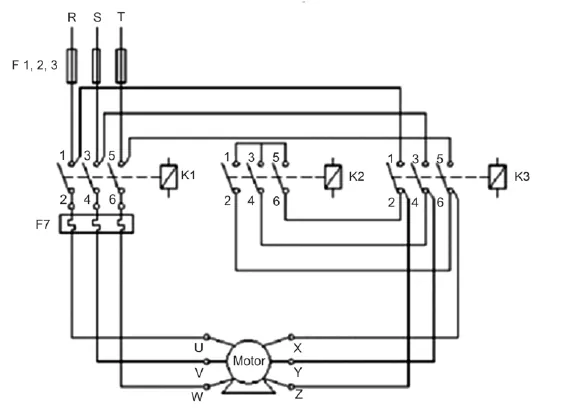

O diagrama representado é configurado para acionamento e proteção de um motor trifásico.

É correto afirmar que

Alternativa A:
o acionamento é uma chave estrela/triângulo e os contatores K1, K2 e K3 permanecem fechados após a partida.
Alternativa B:
inicialmente a partida ocorre na conexão estrela e os contatores K1 e K2 são fechados, em seguida K2 é aberto e K3 é fechado para a conexão triângulo.
Alternativa C:
o componente F7 é um disjuntor termomagnético.
Alternativa D:
o comando é um acionamento de motor, com reversão de rotação.
Alternativa E:
inicialmente a partida ocorre na conexão estrela e os contatores K3 e K2 são fechados, em seguida K2 é aberto e K1 é fechado para a conexão triângulo.
