Questão
ID 1914052Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2019 Banca: IFPI - Instituto Federal do Piauí Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

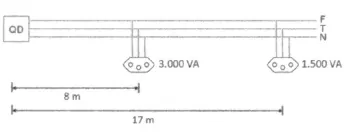

Conforme o esquema a seguir, contendo um circuito elétrico que alimenta duas tomadas monofásicas com tensão nominal de 127 V, determine a seção normalizada mínima dos condutores de cobre do circuito pelo critério da máxima queda de tensão admissível, considerando que a queda de tensão máxima deve ser de 2%. Dado: Resistividade do cobre = 0,0179 \(\Omega\) .mm2/m.
