Questão
ID 1913883Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2016 Banca: IFPI - Instituto Federal do Piauí Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

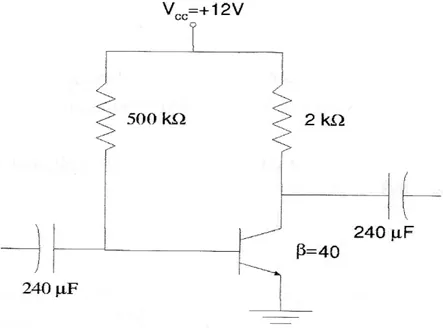

O circuito apresentado a seguir é alimentado por uma tensão de 12V. Sabendo que essa tensão gera uma corrente de base de 22,6μA, assinale a alternativa que apresenta a tensão base-coletor do referido circuito. Assumir a tensão entre a base e o emissor igual a 0,7V.
