Questão
ID 1913882Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2016 Banca: IFPI - Instituto Federal do Piauí Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

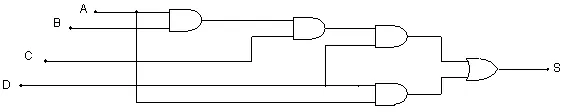

Um circuito lógico é caracterizado pela presença de um conjunto de portas lógicas, ligadas entre si, para responder a uma expressão algébrica. A partir do circuito lógico da figura abaixo, marque a alternativa que contém a equação lógica que define a saída do mesmo:
