Questão
ID 1913872Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2016 Banca: IFPI - Instituto Federal do Piauí Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

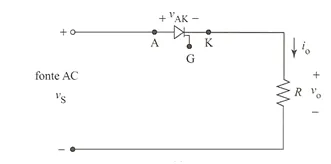

O circuito da figura abaixo é de um retificador monofásico controlado de meia onda sendo alimentado por uma fonte de tensão (Vs) AC, a qual possui semiciclo positivo no intervalo de 0 a π e de 2π a 3π e semiciclo negativo no intervalo de π a 2π . Sabendo que α é o ângulo de disparo do SCR e θ é o ângulo de condução, assinale a alternativa que mostra a forma de onda referente ao comportamento da corrente i0.
