Questão
ID 1913300Disciplina: Engenharia Mecatrônica
Assunto: Composição de Tensões
Ano: 2016 Banca: IFPI - Instituto Federal do Piauí Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

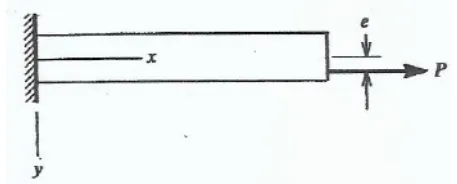

Considere uma barra de material homogêneo e isotrópico apresentada na figura abaixo, submetida a uma carga axial P = 28,8tf que atua com uma excentricidade e = 8 cm. A seção transversal da barra é retangular, sólida, com altura h = 20 cm e largura b = 15 cm. Então, o valor da tensão normal de tração máxima na barra VALE:
Fonte: Timoshenko, S. P. e Gere, J. E.. Mecânica dos Sólidos. 1ª ed. Rio de Janeiro: LTC, 1983. P. 125
Observação:
- Deve ser desprezado o peso próprio da barra.
- A altura da barra é na direção y e a largura perpendicular ao plano xy.
