Questão
ID 1912946Disciplina: Engenharia Mecatrônica
Assuntos: Elementos de Máquinas: Parafusos, Pinos, Porcas, Arruelas, Mancais e Rolamentos
Ano: 2012 Banca: IF PI Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

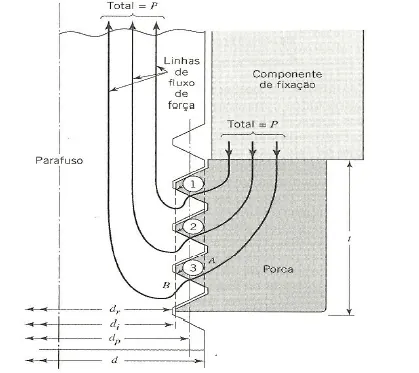

Segundo Juvinall e Marshek (2008) a figura abaixo ilustra o “fluxo de força” através de um parafuso e porca utilizados para fixar dois componentes entre si. A compressão entre as roscas do parafuso e da porca ocorre para as roscas numeradas como 1, 2 e 3. Observando a figura, assinale V para as afirmações verdadeiras e F para as falsas. Em seguida, escolha a alternativa correta
.I ( ) A rosca 1 suportará uma parcela maior da carga distribuída entre as três roscas consideradas quando aplicada a carga.
II ( ) A - representa a linha de fratura por cisalhamento para a rosca do parafuso.
III ( ) B - representa a linha de fratura por cisalhamento para a rosca da porca.
IV ( ) O material da rosca da porca deve ser mais macio do que o do parafuso.
V ( ) A rosca da porca deve ser fabricada com um passo ligeiramente maior do que a rosca do parafuso, de modo que os dois passos sejam teoricamente iguais após a carga ser aplicada.
