Questão 1910963

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 1910963

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos

Ano: 2021 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Assembleia Legislativa do Estado do Ceará

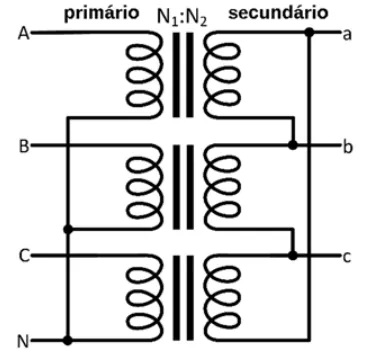

Nos transformadores trifásicos, a relação de transformação (N₁:N₂) entre os enrolamentos primário e secundário depende da sua ligação interna, que pode gerar uma defasagem no secundário em relação ao primário ou manter a mesma fase. Considerando-se o transformador da figura precedente, é correto afirmar que ele apresenta uma ligação do tipo

Alternativa A:
estrela-estrela e a sua relação de transformação consiste de um fator multiplicador do módulo e de uma defasagem.
Alternativa B:
triângulo-triângulo e a sua relação de transformação consiste de um fator multiplicador do módulo e de uma defasagem.
Alternativa C:
estrela-triângulo e a sua relação de transformação consiste de um fator multiplicador do módulo e de uma defasagem.
Alternativa D:
estrela-estrela e a sua relação de transformação consiste de um fator multiplicador do módulo sem defasagem.
Alternativa E:
estrela-triângulo e a sua relação de transformação consiste de um fator multiplicador do módulo sem defasagem.
