Questão 1910829

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 1910829

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Análise em Regime Permanente

Ano: 2021 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Assembleia Legislativa do Estado do Ceará

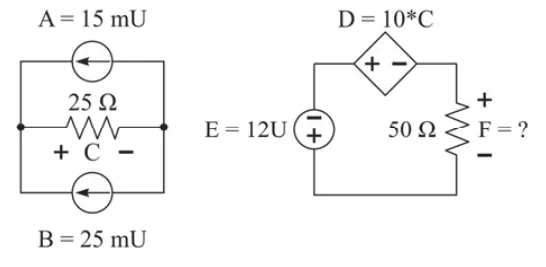

Na topologia apresentada anteriormente, considere que, dependendo do símbolo utilizado para o componente elétrico, U pode representar volt ou ampère. A respeito desse circuito, assinale a opção correta.

Alternativa A:
O circuito possui três fontes controladas.
Alternativa B:
Maior precisão é obtida no circuito se forem utilizados resistores de carbono, em comparação ao uso de resistores de filme de carbono.
Alternativa C:
O componente expresso pela letra D corresponde a um elemento passivo, pois fornece energia ao circuito.
Alternativa D:
O resistor de 25 Ω exibe comportamento linear, independentemente da corrente elétrica a que está submetido.
Alternativa E:
A tensão sobre o resistor de 50 Ω é igual a 22 V.
