Questão
ID 1906405Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Araçariguama

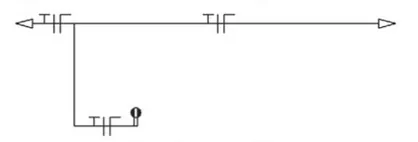

Quase todos os projetos de engenharia incluem componentes mecânicos e elétricos. Os desenhos elétricos ou eletrônicos são representações de um circuito elétrico, em que são apresentadas as disposições dos componentes, conexões de fiações etc. por meio de símbolos e gráficos simplificados, padronizados por normas. Assim, o desenho demonstrado pela figura a seguir representa um:
