Questão 1901514

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 1901514

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2019 Banca: FCC - Fundação Carlos Chagas Órgão: Sociedade de Abastecimento de Água e Saneamento

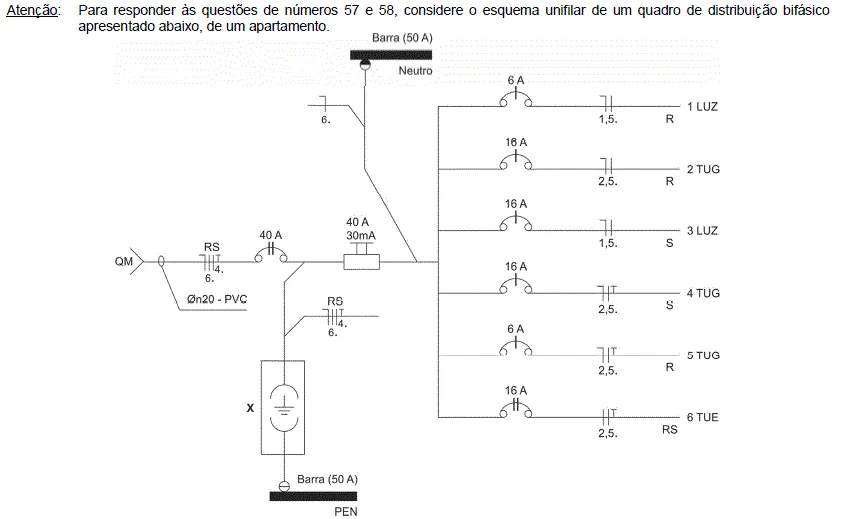

No esquema apresentado,

Alternativa A:
uma das fases está sendo usada em três circuitos, enquanto a outra está sendo usada em quatro.
Alternativa B:
há dois circuitos que operam em 220 V e quatro que operam em 127 V.
Alternativa C:
o cabo do barramento de neutro é seccionado pelos disjuntores dos circuitos.
Alternativa D:
o circuito 6 é normalmente usado para as tomadas da sala onde se concentram vários equipamentos como TV, videogame, decodificador de TV a cabo, DVD etc.
Alternativa E:
o cabo do barramento de proteção é conectado no disjuntor geral.
