Questão
ID 1895567Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Conversores Analógico-digital e Digital-analógico
Ano: 2023 Banca: COPERVE UFSC - Comissão Permanente de Vestibular da Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina

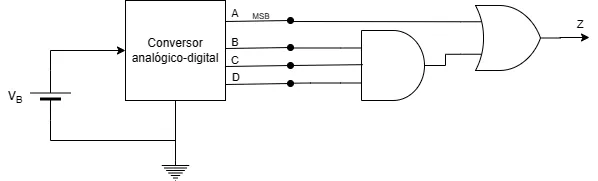

A figura abaixo mostra um conversor analógico-digital de rampa digital que monitora a tensão VB de uma bateria de 12 𝑉. A saída do conversor é um número binário de 4 bits, ABCD, que corresponde à tensão da bateria em degraus de 1 𝑉, sendo A o bit mais significativo (MSB). As saídas binárias do conversor A/D são ligadas em um circuito lógico que produz uma saída Z.
A saída Z é ativada em nível ALTO se e somente se a tensão da bateria VB for maior que:
