Questão
ID 1894359Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2016 Banca: UFSC - Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina

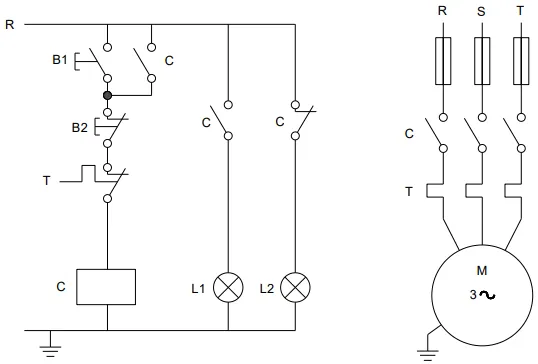

A figura abaixo representa um comando de um motor trifásico. Em relação ao circuito, analise as afirmativas a seguir.
I. Os contatos auxiliares do contator C são utilizados apenas para sinalização.
II. A botoeira B1 liga o motor e a B2 o desliga.
III. O esquema prevê a proteção térmica do motor.
IV. O esquema temporiza o desligamento do motor.
V. A sinalização L1 acesa indica que o motor está desligado.
Assinale a alternativa CORRETA.
