Questão
ID 1894350Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2016 Banca: UFSC - Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina

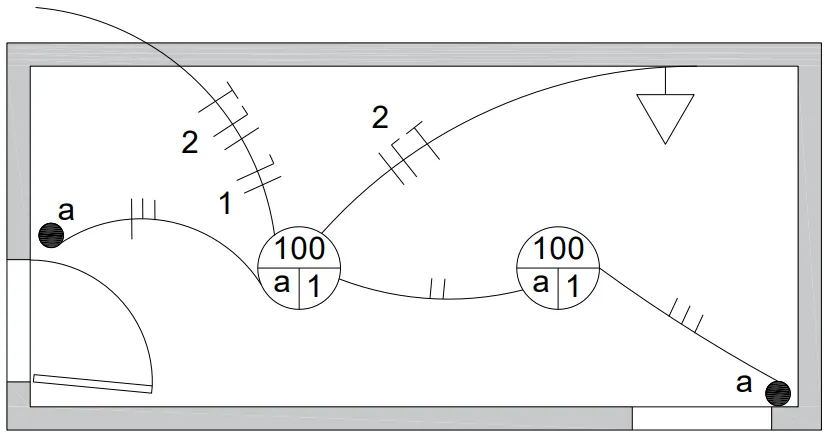

A figura mostra um comando de iluminação e uma tomada numa residência. A esse respeito, analise as afirmativas abaixo.
I. Trata-se de um comando com interruptor intermediário.
II. O circuito não irá funcionar se for implementado como indicado.
III. A tomada está localizada a 1,30 m do piso acabado.
IV. Trata-se de uma instalação com comando de iluminação paralelo e uma tomada de uso geral.
V. É utilizado um único circuito para a alimentação da tomada e da iluminação.
Assinale a alternativa CORRETA.
