Questão 1885503 de Engenharia Elétrica e Engenharia Eletrônica - FURG 2022

Questão

ID 1885503

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Projeto de Iluminação (Luminotécnica)

Ano: 2022 Banca: FURG - Universidade Federal do Rio Grande Órgão: Universidade Federal do Rio Grande - Furg

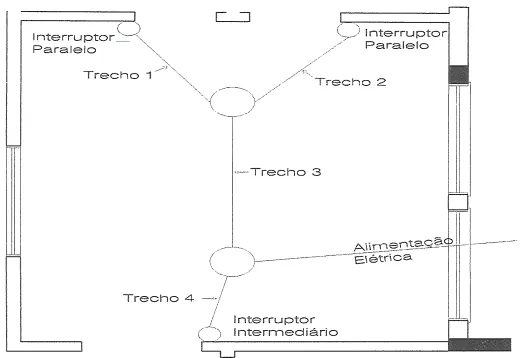

Assinale a alternativa CORRETA. Considere a instalação elétrica de uma dependência de um prédio na figura a seguir, onde se apresentam duas luminárias, dois interruptores paralelos (Three-Way) e um interruptor intermediário (Four-Way), chegando um circuito monofásico composto por uma fase, um neutro e um terra (proteção). A opção que preenche corretamente os trechos 1, 2, 3 e 4 indicados é:

Alternativa A:
trecho 1- retorno, retorno e fase
trecho 2- retorno, retorno e retorno
trecho 3- fase, neutro, terra, retorno, retorno, retorno e retorno
trecho 4- retorno, retorno, retorno e retorno
Alternativa B:
trecho 1- retorno, retorno e retorno
trecho 2- retorno, retorno e fase
trecho 3- fase, neutro, retorno, retorno, retorno, retorno e retorno
trecho 4- retorno, retorno, retorno e retorno
Alternativa C:
trecho 1- retorno, retorno e fase
trecho 2- retorno, retorno e fase
trecho 3- fase, neutro, terra, retorno, retorno, retorno, retorno e retorno
trecho 4- fase, retorno, retorno e retorno
Alternativa D:
trecho 1- retomo, retorno e retorno
trecho 2- retorno, reto retorno e fase
trecho 3- fase, neutro, terra, retorno, retorno, retorno, retorno e retorno
trecho 4- retorno, retorno, retorno e retorno
Alternativa E:
trecho 1- retorno, retorno e fase
trecho 2- retorno, retorno e fase
trecho 3- fase, neutro, terra, retorno, retorno, retorno, retorno e retorno
trecho 4- fase, neutro, retorno e retorno
