Questão 1885494

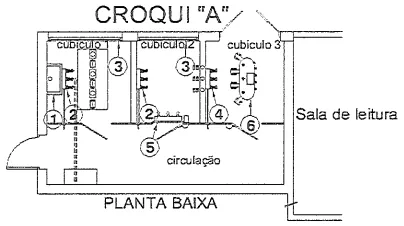

Numa unidade isolada da Universidade, será instalada uma subestação em alvenaria tipo cabine, com entrada subterrânea, tensão primária de 13,8 Kv e transformador de 500 Kva com BT-127/220V, conforme croquis A, B, C e D da planta baixa. Tendo que aprovar esse projeto na concessionária local, escolha a alternativa CORRETA que atende às orientações do RIC de MT e da ABNT:

Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar;

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;

Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar,

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;

Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar;

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;

Simbologia

1 - Suporte para terminais e seccionadora

2- Chave seccionadora tripolar,

3- Janela de ventilação;

4- Chave seccionadora tripular fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;
