Questão
ID 1883405Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: FAU UNICENTRO - Fundação de Apoio ao Desenvolvimento Unicentro Órgão: Prefeitura Municipal de Ponta Grossa

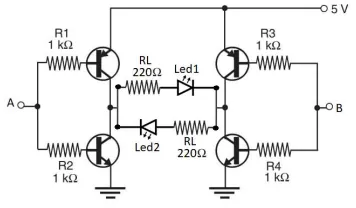

O circuito a seguir é chamado ponte H, e neste caso o acionamento é via transistor de junção bipolar nas configurações NPN e PNP:
Conforme é alterada a tensão elétrica nos pontos A ou B, os diodos de emissores de Luz (Led1 e Led2) alteram seus estados entre ACESO OU APAGADO:
Estado | ||||
Posição | A | B | Led1 | Led2. |
I | 0V | 0 V | ? | ? |
II | 0V | 5 V | ? | ? |
III | 5 V | 0 V | ? | ? |
IV | 5 V | 5 V | ? | ? |
Assim de acordo com as posições descritas na tabela acima é correto afirmar sobre os estados de Led1 e Led2:
