Questão
ID 1883384Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2022 Banca: FAU UNICENTRO - Fundação de Apoio ao Desenvolvimento Unicentro Órgão: Prefeitura Municipal de Ponta Grossa

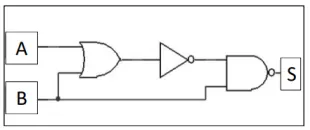

Considere o circuito a seguir:
Analise as expressões booleanas abaixo e verifique quais correspondem à saída S:
I - 1
II - A
III - A + B + \(\overline{B}\)
IV - \(\overline{(\overline{A+B})\cdot B}\) \(\overline{\left(\overline{\left(A+B\right)·\ B}\right)}\)
Estão corretas as alternativas:
