A figura a seguir apresenta um circuito elétrico trifásico Δ e ocircuito equivalente na configuração Y. Na configuração Y, as resistências R1, R2 e R3 valem,respectivamente,

Questão 18819

Engenharia Elétrica e Engenharia Eletrônica · 2024

ID 18819

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados

Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Tribunal de Contas do Estado do Pará

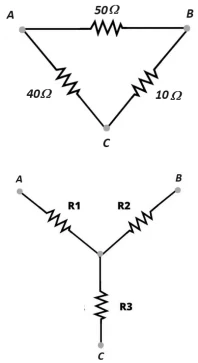

A figura a seguir apresenta um circuito elétrico trifásico Δ e ocircuito equivalente na configuração Y.

Imagem associada para resolução da questão

Na configuração Y, as resistências R1, R2 e R3 valem,respectivamente,
