Questão 1872063

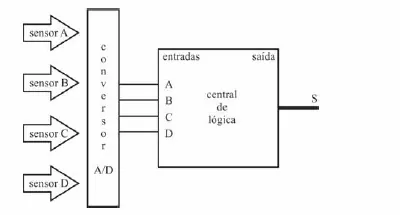

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

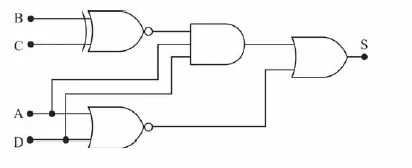

Se a central de lógica for implementada pelo circuito digital a seguir e as entradas binárias A, B, C e D forem dadas, respectivamente, por 0, 1, 0 e 1, então o produto monitorado deverá ser descartado.
