Questão
ID 1869237Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Ensaios de Máquinas e Transformadores
Ano: 2022 Banca: UFG - Universidade Federal do Goiás Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Goiás
Observe a figura e o quadro a seguir.

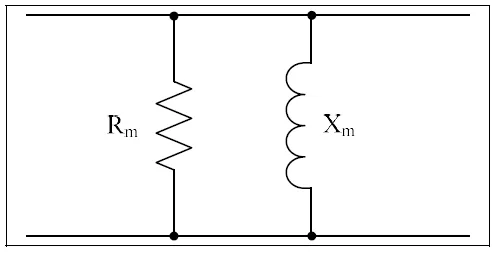

Ramo magnetizante do transformador
-------------Dados de ensaio a vazio
Tensão a vazio | Potência a vazio | Corrente a vazio |
200 V | 100 W | 1 A |
A figura mostra o ramo magnetizante de um transformador monofásico de 5 kVA, 1 kV/ 200 V, 60 Hz, cujo ensaio a vazio, feito pelo lado de baixa tensão, resultou nos dados apresentados no quadro. A partir dos dados do ensaio, obtém-se os valores aproximados de Rm e Xm, respectivamente, iguais a
