Questão
ID 1868333Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2018 Banca: IFGO - Instituto Federal de Goiás Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Goiás

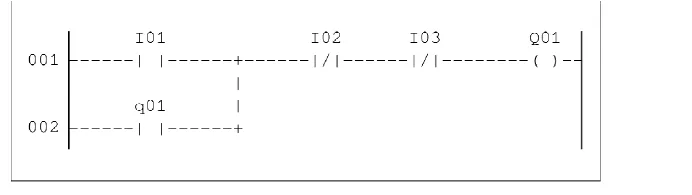

Um CLP foi programado em Linguagem Ladder, conforme mostra a Figura. Cada uma das entradas I01, I02 e I03 corresponde a um Botão de Impulso com contato Normal-Aberto. Considerando que apenas o botão ligado à entrada I01 foi pressionado por 0,5 s, qual será o comportamento da saída Q01?
