Questão 1856544

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 1856544

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2019 Banca: Instituto Machado de Assis Órgão: Prefeitura Municipal de Tomé-Açu

A planta de instalações elétricas, conforme NBR 5444 (Norma Brasileira Regulamentadora – símbolos gráficos para instalações elétricas prediais), deve constar os componentes nela presentes.

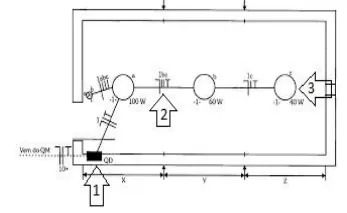

Conforme representação na figura acima é CORRETO afirmar que os pontos identificados 1, 2 e 3 respectivamente representam:

Alternativa A:
1- Quadro parcial de luz e força embutido; 2- condutor neutro, dois condutores retorno e condutor terra no interior do eletroduto; 3- Ponto de luz incandescente no teto (embutido).
Alternativa B:
1- Quadro parcial de luz e força embutido; 2- condutor neutro, dois condutores retorno e condutor terra no interior do eletroduto; 3- Ponto de luz incandescente no teto.
Alternativa C:
1- Quadro parcial de luz e força aparente; 2- condutor fase, condutor retorno e condutor terra no interior do eletroduto; 3- Ponto de luz incandescente no teto.
Alternativa D:
1- Quadro parcial de luz e força aparente; 2- condutor fase, condutor retorno e condutor terra no interior do eletroduto; 3- Ponto de luz incandescente no teto (embutido).
