Questão 1853827

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 1853827

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2021 Banca: URCA - Universidade Regional do Cariri Órgão: Prefeitura Municipal de Crato

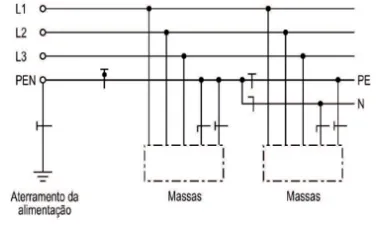

Os esquemas de aterramento, segundo a NBR 5410/2004 são classificados em TN, TT e IT, onde a primeira letra se refere a situação da alimentação em relação à terra e a segunda letra a situação das massas da instalação elétrica em relação à terra, podendo ainda haver outras letras eventuais referentes à disposição do condutor neutro e do condutor de proteção. O esquema TN possui um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. Assinale a alternativa correta em relação à ilustração de esquema TN de aterramento:

Alternativa A:
esquema TN-S, no qual o condutor neutro e o condutor de proteção são distintos;
Alternativa B:
esquema TN-C-S, em parte do qual as funções de neutro e de proteção são combinadas em um único condutor;
Alternativa C:
esquema TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema;
Alternativa D:
esquema TN-C, em parte do qual as funções de neutro e de proteção são combinadas em um único condutor
Alternativa E:
esquema TN-C-S, em parte do qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
