Questão
ID 1831366Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2019 Banca: FUNDEP Gestão de Concursos Órgão: Prefeitura Municipal de Uberlândia

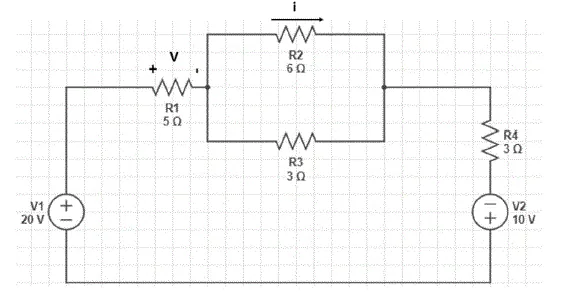

O circuito representado na figura a seguir é composto por duas fontes de tensão (V1 e V2) e quatro resistências (R1, R2, R3 e R4).
Assinale a alternativa que apresenta correta e respectivamente o módulo da tensão V no resistor R1 em volts e da corrente i no resistor R2 em amperes.
