Questão 1816711

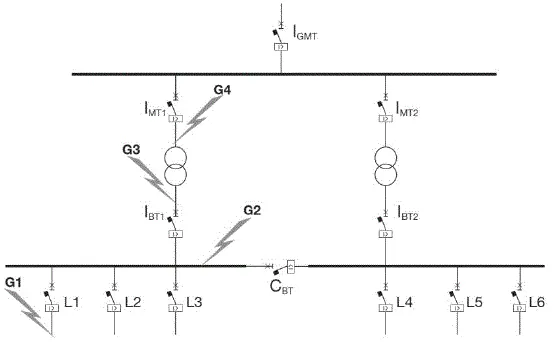

Uma subestação industrial exclusivamente consumidora, apresentada na figura abaixo, dispõe de dois transformadores abaixadores idênticos, disjuntores I_GMT (disjuntor geral), I_MT1, I_MT2, I_BT1, I_BT2, C_BT (disjuntor de paralelismo), L1, L2, L3, L4, L5 e L6 e proteções de sobrecorrente de fase temporizadas não direcionais associadas a esses disjuntores.

Considerando as situações de curtos-circuitos não simultâneos nas posições de G1 a G4, indicadas na figura e, supondo que todos os disjuntores no instante pré-defeito de cada situação, exceto C_BT, estejam fechados, analise as afirmações a seguir:

I. Quando da ocorrência de curto-circuito em G1, com C_BT fechado, a corrente monitorada pelo relé de L1 deve ser inferior à corrente monitorada pelo mesmo relé, quando C_BT operar aberto e o mesmo defeito acontecer em G1.

II. Quando da ocorrência de curto-circuito em G2, a corrente monitorada pelo relé de I_BT1 não sofre alteração em sua magnitude, seja quando C_BT operar aberto seja fechado.

III. Supondo C_BT aberto, quando da ocorrência de curto-circuito em G4, o relé associado a I_MT1 deve atuar mais rapidamente que o relé associado a disjuntor geral (I_GMT).

IV. Quando da ocorrência de curto-circuito em G3, é importante que o relé associado a I_MT1 atue com rapidez adequada à curva de suportabilidade do transformador a correntes de curto-circuito passantes.

Estão CORRETAS
