Questão 1804011

Caso 1

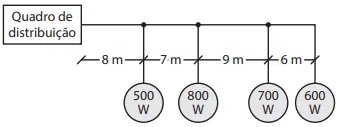

Responda às questões 44 e 45 com relação à figura da distribuição de cargas resistivas em um circuito. A distância com relação a um quadro de distribuição e as potências consumidas são mostradas na figura.

Considere que a instalação elétrica é monofásica com valor eficaz de tensão de 127 V.

Considere o método de projeto dos condutores desse circuito pela queda máxima de tensão admitida. A Tabela 1 mostra os valores limites da potência multiplicada pela distância (Watts metro) para cada seção de fio e queda de tensão admissível.

Tabela 1 Limite das potências em Watts × metro para instalações monofásicas de 127 V

Qual deverá ser a seção dos condutores desse circuito, considerando uma queda máxima de tensão de 2%?
