Questão 1799116

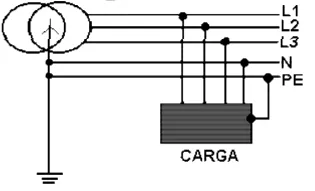

O aterramento elétrico é a ligação de um equipamento ou de um sistema à terra, por motivos de proteção ou por exigência quanto ao seu funcionamento. Nesse sentido, observe a figura que ilustra um tipo de aterramento elétrico:

• Nesse esquema, um ponto da instalação, em geral o neutro, é diretamente aterrado, e as massas dos equipamentos são ligadas a esse ponto por um condutor.

• Os condutores neutro e proteção (PE) são separados.

• Possui baixa impedância para correntes de falta (altas correntes).

• Utilizado quando a distância entre a carga e a fonte não é muito grade.

• Neste esquema o condutor de proteção PE está sempre com tensão zero.

• A proteção deve ser garantida por dispositivos DR (diferencial-residual), que detectam a corrente que escoa pela terra.

Esse esquema de aterramento elétrico é conhecido como
