Questão 1798566

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1798566

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

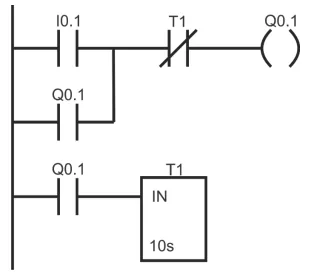

O programa Ladder exibido na figura está programado em um CLP. A ligação física do CLP inclui um atuador conectado à saída digital Q0.1 e um botão do tipo impulso que, ao ser pressionado, ativa a entrada digital I0.1. A programação inclui ainda um temporizador T1 com atraso na ligação.

Considerando que após iniciar o sistema o operador manteve o botão acionado por 2 segundos e depois o liberou definitivamente, assinale a alternativa que descreve corretamente o comportamento do sistema.

Alternativa A:
A saída Q0.1 será ativada imediatamente pelo acionamento do botão, se manterá ativada por 10 segundos e então será desativada.
Alternativa B:
A saída Q0.1 será ativada 8 segundos após a liberação do botão e permanecerá ativa continuamente pelo contato de retenção Q0.1.
Alternativa C:
Após o acionamento do botão, a saída Q0.1 se manterá ativa durante 12 segundos e então será desativada imediatamente.
Alternativa D:
Somente após a liberação do botão ocorre o acionamento da saída Q0.1, que se manterá ativa por 8 segundos e então será desativada.
Alternativa E:
Após 12 segundos do acionamento ocorre a ativação da saída Q0.1, que se manterá ativa por 10 segundos e então será desativada.
